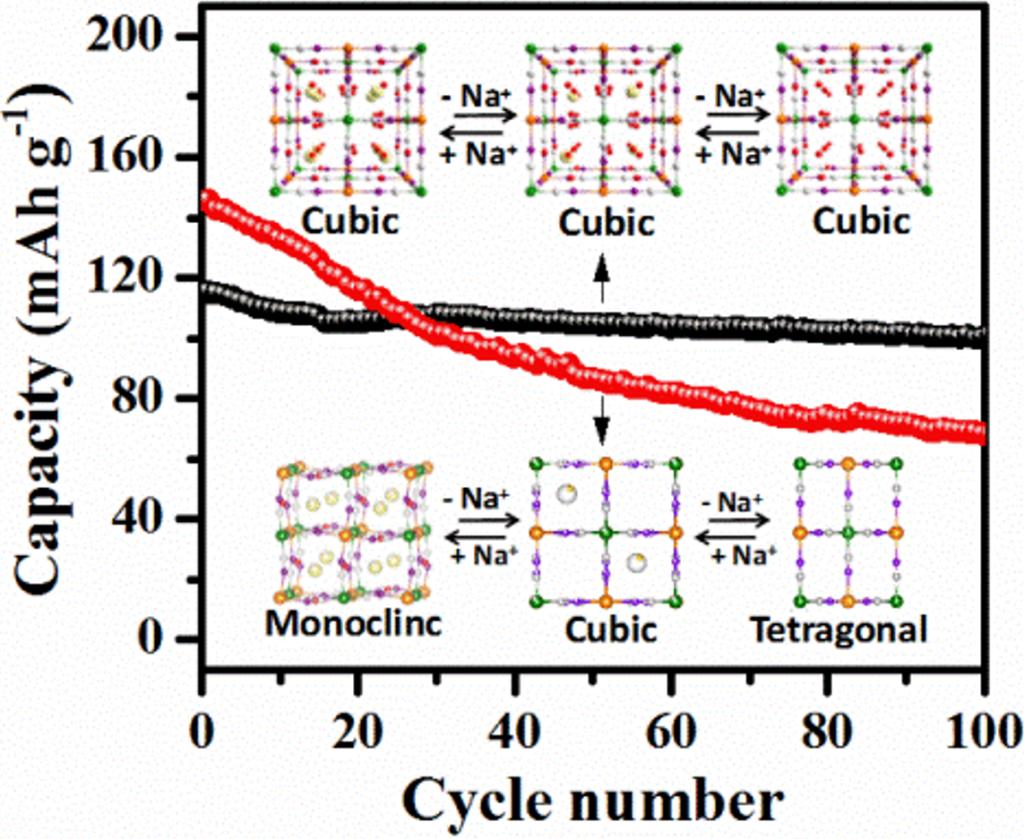

Na_xMnFe(CN)₆具有高电压和低成本的特点，是最有前途的钠离子电池正极材料之一。然而，其循环性能受到Na⁺嵌入/脱出过程中多相相转变的限制。在本研究中，我们发展了一种简单的合成立方结构和单斜结构Na_xMnFe(CN)₆的策略，并通过原位XRD、ex-situ Raman和XPS表征研究了它们的结构演变。结果表明，由于Mn³⁺的Jahn-Teller效应造成了较大的晶格畸变，使单斜相材料发生了不理想的二个二相相转变，导致循环性能较差，容量保留率为38%；而具有高度结构对称性的立方Na_xMnFe(CN)₆在重复Na⁺嵌入/脱出过程中保持了结构稳定性，从而表现出优异的电化学性能，在3.5 V (vs. Na⁺/Na)下比容量为~ 120 mAh/g，500个周循环后的容量保持率高达70%（200 mA/g）。此外，制备了能量密度为111 Wh/kg的TiO₂//C-MnHCF全电池，表明立方Na_xMnFe(CN)₆在实际储能应用方面具有巨大潜力。

发表时间：2020.1.20
